磁翻板液位计系统构成及接线

编辑:西安磁性磁翻板液位计厂   浏览:187   添加时间:2020-12-05 15:32
磁翻板液位计结构及工作原理
    1、基本型
    根据浮力原理,浮子在测量管内随液位的升降而上、下移动,浮子内的永久磁钢通过耦合作用,驱动红、白色翻柱翻转180°,液位上升时翻柱由白色转为红色,下降时由红色转为白色,从而实现液位指示。
    2、电远传
    在浮子液位计上安装变送器,通过浮子上下移动,经磁耦合作用使导杆内测量元件依次动作,获得电阻信号变化,转换成0~10mA或4~20mA的标准信号输出,与显示仪表或计算机连接,达到远传目的。
    3、上下限开关输出
    在液位计立管上由用户设定上、下限位置安装控制器,控制器内带有自保持作用的舌簧开关,利用磁性浮子随液位移动使簧片开关动作时,实现报警或限位控制。

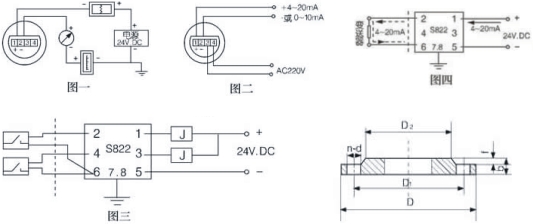

磁翻板液位计系统构成及接线
    1、上下限开关输出
    由具有自保持作用的舌簧开关和转换器组成,舌簧开关和转换器分别安装于现场和控制室,由转换器提供三对触点开关。
    2、电远传
    由测量单元和变送单元两部分组成。
    3、本安防爆
    a 带本安防爆,上、下限开关输出型
    防爆开关由舌簧开关和带继电器触点的安全栅组成,可向用户直接提供一对常开或常闭触点。如用户需更多触点可特殊设计订货。(图三)
    b 带本安防爆远传型
    适合使用于∏类电气设备(工厂用)、C级气体,最高表面温度组别T4(135℃)。(图四)
    c 使用注意事项
    ①变送器外壳设有外接地,用户使用时必须可靠接地。
    ②安全栅的使用应遵守有关使用说明内容。
    ③变送器与安全栅本安端的连接电缆为二芯屏蔽电缆,芯线截面积>0.5m㎡,电缆允许分布电容为0.8μF
