磁性液位计工作原理

编辑：西安磁性磁翻板液位计厂浏览:161 添加时间：2018-06-13 22:31

一、原理与结构

工作原理：

⑴磁性液位计其工作原理是根据阿基米德定律，利用浮子的重量与浮子排开液体的体积的重量相等的原理使装有永久性磁钢的浮子随液面变化而变化，浮子内磁力线的位置（即是实际液面位置）通过磁性作用驱动翻柱、翻板，当液面上升时，液相翻成红色；液面下降时，气相翻成白色或黑色。从而醒目地指示容器内液位变化。

⑵显示面板上装有标尺，这样可直接读出液位高度，在本体下端安装有阀门，供取样和排污用。

主要结构：

⑴（普通型），它是由本体、浮子、面板框等部件组成。液位计与容器上下法兰连接，连接时中间加阀门，安装在一侧。它适用于在不需要保温或冷却，且介质对奥氏体不锈钢不腐蚀的场合。

⑵（保温型），它的结构在（1）型的基础上增设保温隔套管、保温连接管、上下保温连接管与设备保温系统相连接，通过开启阀门的大小即可达到所需要的温度。

⑶（侧顶型），它是由磁性浮球、浮标、侧装本体组件、面板框等部件组成，显示位置为侧面顶部，适于高温、高粘稠介质或侧开孔容器。

⑷（顶装型），它是有面板框、顶装本体组件、导向管、浮球等部件组成，显示位置为顶部，适用于埋地式或顶部开孔贮槽、介质窜动不大的场合。

⑸（抽真空型），它的结构在⑴型的基础上增设真空管，使液位计本体与外界隔离，适用于保温、加热、隔热、降温等场合。

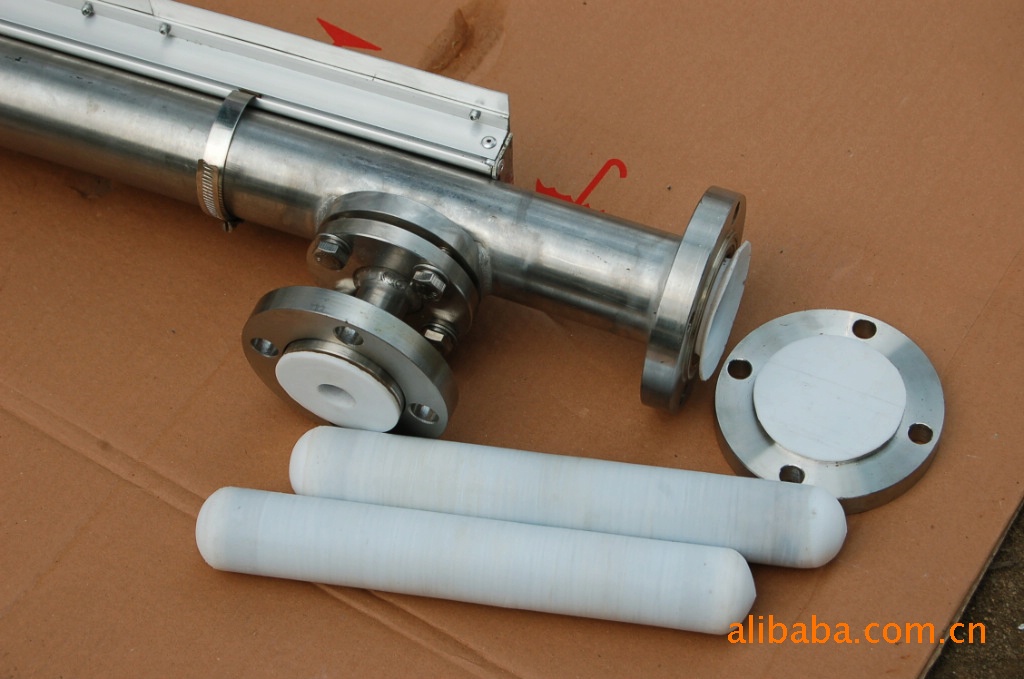

⑹（衬四氟型），它的结构是在⑴型的基础上内衬聚四氟乙烯，适用于常温、常压耐腐蚀性场合
