磁翻板液位计结构原理

编辑：西安磁性磁翻板液位计厂   浏览:51   添加时间：2018-06-12 16:29

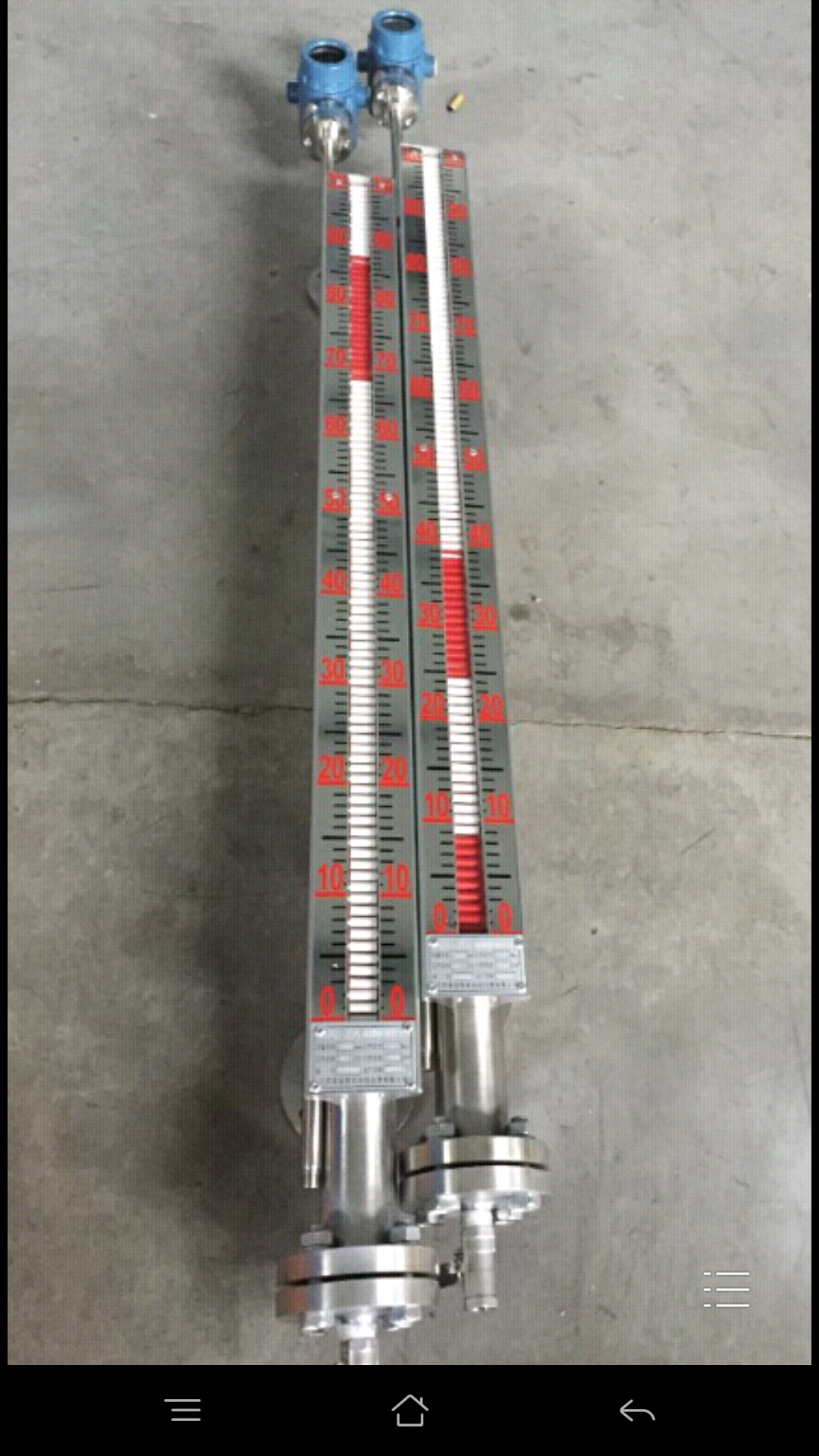

  磁翻板液位计结构原理
液位计根据浮力原理和磁性耦合作用研制而成。当被测容器中的液位升降时，液位计主导管中的浮子
也随之升降，浮子内的磁钢通过磁耦合传递到现场指示器，驱动红、白翻柱翻转180。，当液位上
升时，翻柱由白色转为红色，当液位下降时，翻柱由红色转为白色，指示器的红、白界位处为容器内介
质液位的实际高度，从而实现液位的指示。
技术参数
1.测量范围：300～15000mm
2.准确度： ±10mm，±16mm
3.翻柱直径：10mm,16mm
4.工作压力：≤2．5Mpa(2.5MPa以上可另行设汁) 防腐型≤0．6Mpa
5.介质密度（g/cm3）：0.5～2
6.介质温度：-20℃ +250℃(特殊要求可达450℃)
7.介质粘度：≤，对于粘度大的介质或温度低时易结品的介质，可根据用用户要求选用加热型夹套式液位
汁。

8.环境振动：频率≤25Hz，振幅≤0．5mm
9.跟随速度：≤0.08m/s
10.安装方式：侧装式、顶装式、底装式
11.防护等级：IP65
12.防爆等级：ibⅡCT4（本安型）、dⅡBT4（隔爆型）
13.传输方式：4～20mA 或 开关量
14.连按法兰：HG20592～20635-97法兰标准，若采用其他法兰标准(如GB、ANSI、DIN等标准)请用
户在定货时注明。 对于高压型侧装式磁性液位计连接法兰采用HG20595－用97带颈对焊连接法兰
DN25、HH6.0或HHl0Mpa，密封面形式突面或凸面，如有特殊要求可在订货时注明
