侧装式磁翻板液位计

侧装式磁翻板液位计用于低温到高温，真空到高压等各种环境，是石油、化工等工业部门的理想液位测量产品。根据在容器中安装位置的不同，提供侧装和顶装两种形式。根据工作介质不同，提供不锈钢和ABS、PP-R工程塑料三种材质，其中ABS、PP-R材质适用于酸、碱等腐蚀性介质。

侧装式磁翻板液位计的详细资料：

1、以浮子为测量元件，磁钢驱动翻柱显示，无需能源。

2、配上下限开关输出，可实现远距报警，限位控制。



侧装式磁翻板液位计结构及工作原理：

1、基本型

根据浮力原理，浮子在测量管内随液位的升降而上、下移动，浮子内的永久磁钢通过耦合作用，驱动红、白色翻柱翻转180°，液位上升时翻柱由白色转为红色，下降时由红色转为白色，从而实现液位指示。

2、电远传

在浮子液位计上安装变送器，通过浮子上下移动，经磁耦合作用使导杆内测量元件依次动作，获得电阻信号变化，转换成0～10mA或4～20mA的标准信号输出，与显示仪表或计算机连接，达到远传目的。

3、上下限开关输出

在液位计立管上由用户设定上、下限位置安装控制器，控制器内带有自保持作用的舌簧开关，利用磁性浮子随液位移动使簧片开关动作时，实现报警或限位控制。

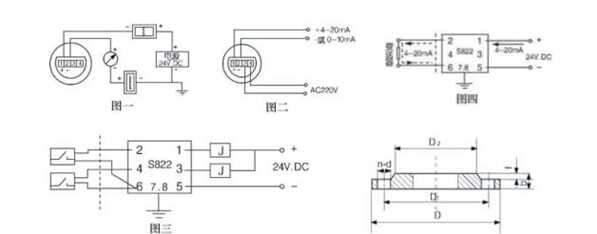

系统构成及接线：

1、上下限开关输出

由具有自保持作用的舌簧开关和转换器组成，舌簧开关和转换器分别安装于现场和控制室，由转换器提供三对触点开关。

2、电远传

由测量单元和变送单元两部分组成。

3、本安防爆

a 带本安防爆，上、下限开关输出型

防爆开关由舌簧开关和带继电器触点的安全栅组成，可向用户直接提供一对常开或常闭触点。如用户需更多触点可特殊设计订货。(图三)

b 带本安防爆远传型

适合使用于∏类电气设备(工厂用)、C级气体，最高表面温度组别T4(135℃)。(图四)

c 使用注意事项

①变送器外壳设有外接地，用户使用时必须可靠接地。

②安全栅的使用应遵守有关使用说明内容。

③变送器与安全栅本安端的连接电缆为二芯屏蔽电缆，芯线截面积＞0.5m，电缆允许分布电容为0.8μF。

用户自备法兰：

安装形式	主体材质	公称直径	公称压力	D	D1	D2	n	d	f	b
侧装	不锈钢	20	4.0	105	75	56	4	14	2	16
	ABS	20	10	105	75	56	4	14	2	16
顶装	不锈钢	200	2.5	360	310	274	12	26	3	32
	ABS	200	0.6	320	280	274	8	8	3	32

主要技术指标：

安装形式内容		侧装式	顶装式
安装间距 (测量范围)	不锈钢	500～5000(mm)	500-2500(mm)
	ABS、PP-R	500～4000(mm)
工作压力		0.6,1.6,2.5,4.0MPa	0.6,1.6,2.5MPa
介质密度		＞0。6g/c	＞0.76g/c
法兰连接	不锈钢	法兰20-40(DN20 PN1.0-4.0) (GB9119-88)	法兰200-25(DN200 PN1.6) (GB9119-88)
	ABS	法兰20-10(DN20 PN1.0) (GB9119-88)	法兰200-6(DN200 PN0.6) (GB9119-88)
主体材料		ICr18Ni9Ti、ABS、PP-R(工作压力0.6MPa)
介质温度		-40～100℃(ABS、PP-R：-40～80℃)
环境温度		-40～+70℃
示值误差		±100mm
介质粘度		≤1st(10-4/s)
上、下限 开关输出		1、控制灵敏度：10mm      2、输出接点容量：AC220V 2A      3、接点寿命：5×104次      4、防爆特征：iaIICT4本质安全型
电远传、 连续显示		1、精度：±1.5%      2、输出负载：750Ω      3、输出信号：0～10mA输出，220V AC电源                  4～20mA输出，24V DC二线制      4、防爆特征：iaIICT4本质安全型

型号说明：

UHZ系列侧装式磁翻板液位计
	1  侧装式 2  顶装式							安装方式
		1 1Cr18Ni9Ti 2 ABS 3 PP-R						主体材质
			1 0.6MPa 2 1.6MPa 3 2.5MPa 4 4.0Mpa					公称压力
				1 基本型 2 带上下限开关输出 3 带电远传(0～10mA输出，220V，AC) 4 带电远传(4～20mA输出，24V，DC) 5 带本安防爆型(4～20mA，24V，DC) 6 带本安防爆型上下限开关输出				类型
					L 安装间距(测量范围)
						L1 安装深度(顶装式(0～4000mm任选)
							介质密度ρ(g/c)
	2	2	1	1	=2500mm	L1=3000mm	ρ=0.8g/c	举例

侧装式磁翻板液位计是本厂引进、吸收国外同类产品，并加以吸收、消化、提高，按原化学工业部颁布的磁性液位计标准T21584-95研制生产的产品。可用于各种塔、罐、槽、球形容器和锅炉等设备的介质液位检测。该系列磁性液位计可以做到高密封、记泄露和适应高、高温、腐蚀性条件下的液位测量，具有可靠的安全性，它弥补了玻璃板(管)液位指示下清晰、易破碎的不足、不受高、低温度剧变的影响，不需多组液位的组合。全过程测量无盲区，显示醒目，读数直观，且测量范围大。特别是现场指示部分，由于不与液体介质直接接触，所以对高温、高压、高粘度、有毒、有害、强腐蚀性介质，更显其优越性。因此，它传统的玻璃管，板式液位计具有更高的可靠性、安全性、先进性、实用性。

侧装式磁翻板液位计选型特点

1 测量管

■ 坚固的全金属结构设计，可以满足全部压力等级要求；

■ 可选择不锈钢、哈氏合金、钛材、衬PTFE等多种材质；

■ 采用特殊结构设计，可满足高温使用需求；

■ 新型结构便于使用X射线进行焊缝的安全检查；

■ 除底进上出垂直安装结构外，可以满足多种安装需要；

■ 对于结晶介质或需要保温的场合可以选择夹套型。

2 指示器

■ 同轴磁系统，强力的指针阻尼功能，使仪表运行更加安全稳定可靠；

■ 模块式设计，可在现场快速的给仪表增加或更换变送器；

■ 有本安防爆标准产品，配备安全栅可组成本安防爆系统用于易燃易爆等危险场合

■ 变送器具有LCD(背光)现场显示瞬时流量和累积流量的功能；

■ 4～20mA线性电流输出兼容HART通讯协议；

■ NAMUR限位开关报警输出。

L	排污阀	J1	蒸汽加热夹套
口	液位开关	J2	循环水加热夹套
R	4～20mA二线制变送器	J3	真空夹套
D	隔爆型:dIIBT4	J4	电伴热装置
E	本安型:ibIICT4	F	配隔离安全栅

侧装式磁翻板液位计特点及适用场所

1. 适用于高温、高压力、强酸、强碱及防爆要求，结构简单、可靠耐用，可加装多种选购配件使控制更加容易。

2.加装液位传送器及磁性开关，不需停机可随时安装或调整。

3.若电源中断，现场磁性开关亦不受影响，准确性高。

4.每10公分加一不同颜色的色片，使液位容易辨识。

5.适用于染整设备、废水处理、发电厂、化工设备、热煤油锅炉和石化工业等。





侧装式磁翻板液位计适用对象：

UHZ系列磁翻板液位计能广泛用于石油、化工、油田、医药、食品、酒业等行业中各类贮液罐、贮槽、贮液池、反应罐、发酵罐内液体、油品、液化气、液氨、强酸碱液、弱酸碱液、发电厂锅炉汽包、除氧器、疏水箱、回水箱、高低压加热器、凝结器、蒸发器及其他压力容器内与1Cr18Ni9Ti、1Cr18Ni9Ti+PTFE（内衬聚四氟乙烯）、316L、PVC、PP相容液体介质的液位、液面及两种不同介质界面测量与显示。 有多种安装形式供选择，以适应不同场合、环境的要求。
